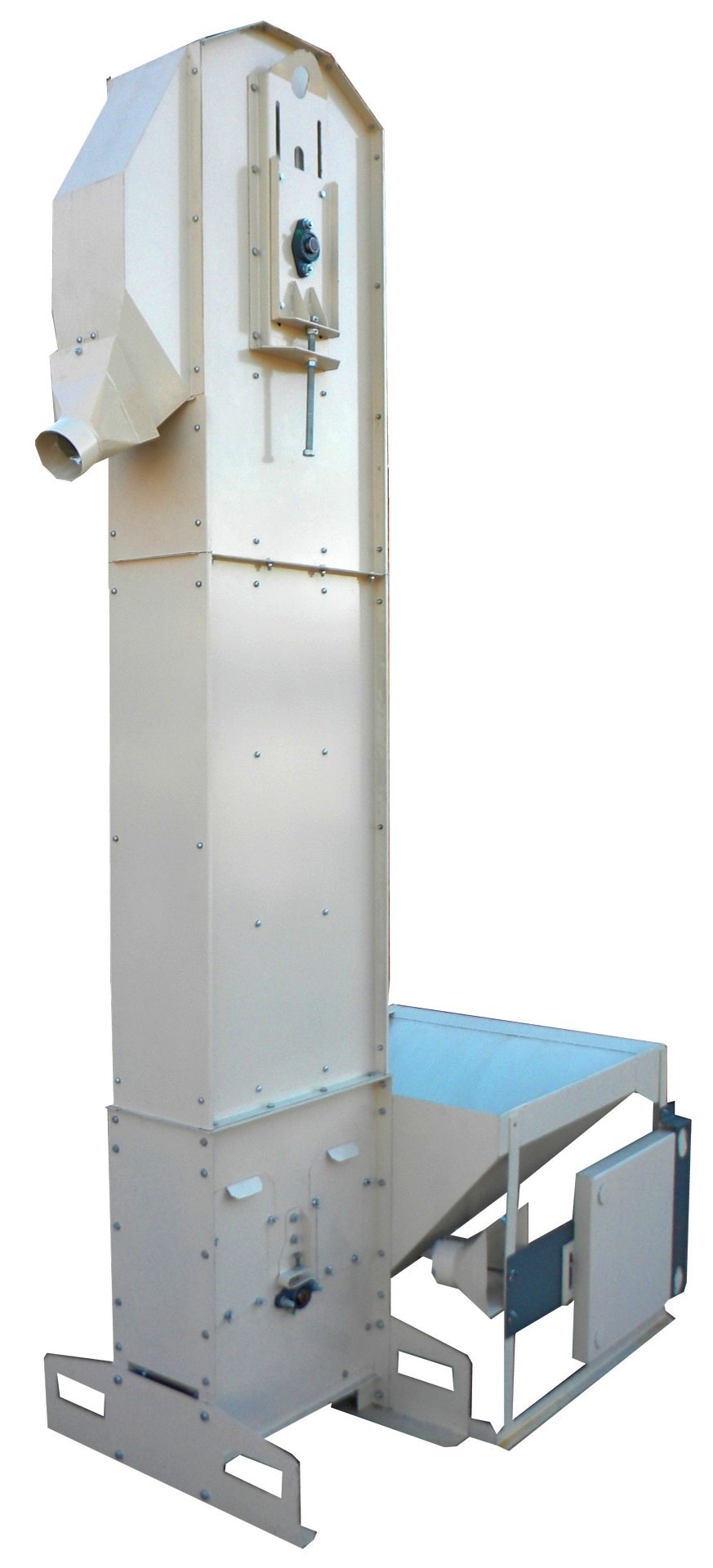

Нория тихоходная НЗ-10

НЗ-10 - тихоходная ковшовая нория завода «Клен». Она поднимает вертикально зерно, семена и другие мелкие сыпучие материалы: берет их из приемного бункера и выдает на высоте выгрузки - в бункер, в тару или в следующую машину технологической линии. На пшенице с влажностью до 15% нория дает до 10 т/ч. Питается она от сети 380 В, установленная мощность - 1,5 кВт. Для других культур производительность паспорт не устанавливает, потому что она зависит от самого вороха: какой у него фракционный состав, какой формы и с какой поверхностью семена, насколько они влажные.

Нория сделана для материала, который нельзя травмировать. Это семенные партии, подсолнечник и кукуруза, крупяные культуры, зерно после протравливания. НЗ-10 поднимает их так, что зерно не дробится, а на оболочке не появляется сколов и микротрещин. Поэтому ее ставят там, где нужен непрерывный вертикальный подъем без повреждений: на фасовке готовых партий, на протравливании, на селекционных и семенных участках.

В чем смысл малой скорости

Лента НЗ-10 движется со скоростью не больше 0,8 м/с, и в этом главное отличие от обычной нории черпающе-бросающего типа. У той ковш на скорости выкидывает зерно в разгрузочный патрубок, и там оно ударяется о стенки головки, зерна бьются между собой. На выходе получаются обитые и обрушенные семена, трещиноватость, дробленка. В тихоходной нории ковш ничего не бросает: зерно ссыпается с него через кромку.

Помогает и форма ковша. Обратная его сторона сделана как лоток. Она ловит зерно, которое ссыпается с кромки, и отводит его в зону выгрузки. Иначе оно рассыпалось бы в головке и уходило по шахте обратно вниз. С таким ковшом внутри головки просыпается минимум материала.

Если хотите сравнить две схемы подробнее, прочитайте статью о тихоходной и быстроходной нории.

Где работает НЗ-10

• На станциях подготовки семян.
• На элеваторах и хлебоприемных пунктах.
• В зерноочистительных комплексах типа ЗАВ.
• В сушильных комплексах КЗС.
• На селекционных и семенных станциях.
• На маслоэкстракционных производствах.
• На комбикормовых и мукомольных предприятиях.
• В фермерских хозяйствах.

В Ставропольском крае работа для тихоходной нории есть на каждой из главных культур: подсолнечник и кукурузу она бережет всегда, а озимую пшеницу, ячмень и горох - когда их готовят на семена. Условия в крае разные, от засушливых восточных районов до более влажных предгорных на юго-западе, поэтому помните: паспортные 10 т/ч относятся к пшенице не влажнее 15%. С завода в Луганске нория едет либо нашим транспортом сразу в хозяйство, либо через транспортную компанию - тогда груз ждет вас на терминале в Ставрополе, проспект Кулакова, 28Б.

Из каких узлов состоит

Заказчик получает норию комплектом готовых узлов:

• Приемный бункер на 110 л. На нем стоит ручной шибер-дозатор.
• Башмак. Это основание нории с приводным барабаном и мотор-редуктором, именно тут находится привод ленты.
• Нижняя секция шахты. К ней крепится пульт управления.
• Верхняя головка. В ней барабан, винтовой механизм, которым натягивают ленту, лоток выгрузки и окно ревизии.
• Тяговая лента с ковшами.

Лента норийная, БКНЛ-65: ширина 150 мм, 4 слоя. Ковши прикручены к ней болтами через каждые 160 мм, в один ковш входит 0,8 л. Получается, что поток складывается из частых мелких порций, а не из редких больших.

Несколько деталей, на которые стоит посмотреть при выборе:

• Секции самонесущие. Жесткость конструкции дает корпус, поэтому сварной станины у нории нет.
• У секций и ковшей листовые детали сделаны из холоднокатаной стали 1,2 мм.
• Опоры для осей барабанов - роликовые самоцентрирующиеся подшипники.
• Ленту натягивает винтовой механизм повышенного класса прочности.
• Башмак чистится без разборки. На боковой панели есть быстросъемные окна, через которые осматривают приводной барабан, а в нижней зоне - быстросъемный люк и выдвижной поддон. Это нужно каждый раз, когда меняется материал, который поднимает нория.
• У приводного барабана решетчатый обод. Там, где ребра касаются ленты, получаются наклонные каналы, и по ним семена, попавшие внутрь барабана, выходят наружу целыми.
• Для разгрузки есть насадки, рассчитанные на трубы диаметром 110 мм.

Установка, перестановка и загрузка

Фундамент под НЗ-10 не нужен, поэтому не будет ни бетонных, ни земляных работ. Достаточно ровного пола из бетона или асфальта - на крытом току, в ангаре, на складе, на площадке элеватора. Размеры машины - 2120 x 1290 x 3160 мм, весит она не больше 210 кг. Высота загрузки, когда переходника нет, - 2 250 мм.

Опоры башмака сделаны с прямоугольными окнами под вилы погрузчика. Норию подхватывают и переставляют по цеху или перевозят стоя, в вертикальном положении, ничего не разбирая. А насколько полно набираются ковши, регулируют ручным шибером-дозатором на бункере: подачу подстраивают под реальный поток вороха и под ту производительность, с которой работает следующая машина линии.

Приемный бункер рассчитан на три способа загрузки: руками из мешков, с ленточного конвейера и из биг-бэгов. Если нужно, отдельным заказом завод добавит к нории тележку для биг-бэгов. На нее вывешивают контейнер, пока он наполняется, и на ней же потом увозят его полным.

Нория с переключателем потоков

Если посмотреть на линию протравливания семян, НЗ-10 стоит в ней в двух местах. Первая нория работает в начале линии и поднимает семена к протравливателю-инкрустатору Клен-ПСБ-10. Ее комплектуют увеличенным приемным бункером. Он служит промежуточной емкостью, и благодаря ему поток семян в барабан получается ровным.

Вторая нория стоит на выгрузке. Это такая же НЗ-10, только с переключателем потока. Приемников у нее два, и оператор пускает зерно то в один, то в другой: первый наполняется, а со второго в это время снимают полную тару и ставят пустую. Через переключатель обработанные семена уходят в устройство загрузки биг-бэгов. Протравливатель при этом работает непрерывно, и останавливать линию ради каждой смены контейнера не требуется.

Патент

На конструкцию нории есть патент РФ RU 2 737 177 C1.

Чтобы мы подобрали исполнение НЗ-10 (обычное или с переключателем потоков) и назвали цену, напишите, какая у вас культура и какой нужен поток. Завод находится в Луганске, отгружаем по всей России.
