Линия протравливания семян

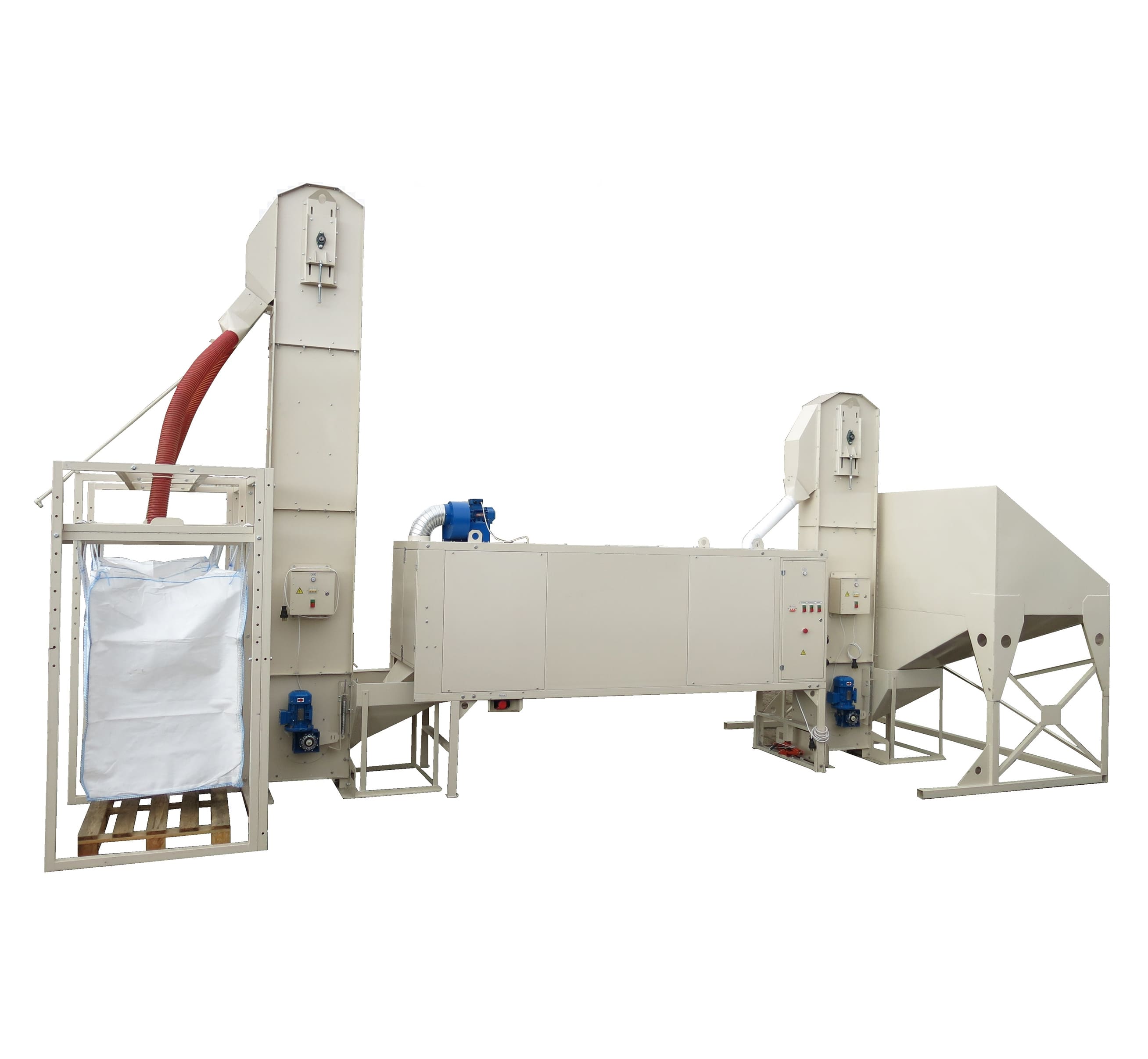

Линия протравливания Клен стоит на месте и работает потоком: семена идут через нее без остановки и получают протравитель или инкрустирующий состав, до 10 т/ч. Собрана линия только из машин нашего завода: приемный бункер, две тихоходные нории НЗ-10, протравливатель-инкрустатор Клен-ПСБ-10 с баком для рабочего раствора и оснастка для биг-бэгов.

Все в этой линии подчинено одной цели: чтобы семена дошли от приемного бункера до биг-бэга с целой оболочкой и неповрежденным зародышем. Для этого подъем доверили тихоходным нориям, где ковш опорожняется под собственным весом зерна, без центробежного броска, а лента бежит со скоростью максимум 0,8 м/с. Препарат по семенам разносит вращающийся барабан, шнеков и лопастных смесителей здесь нет. В семеноводстве это не мелочь: микротрещина или сбитая оболочка - и всхожесть ниже.

Состав подбираем под заказчика. Смотрим на культуру, на то, сколько тонн в сутки нужно обработать, как ворох попадает на линию и как отгружается готовое зерно. Машины модульные, монтируются без фундамента, приямков и строительных работ.

Из каких машин состоит линия

В линии нет ничего штучного: это серийные машины завода, и к каждой прилагаются паспорт и руководство по эксплуатации. Поэтому любую из них можно взять отдельно. Нория, например, будет поднимать зерно на сепаратор или в бункер хранения, а устройство загрузки биг-бэгов встанет под выгрузку другой машины. Протравливатель без линии тоже работает, однако паспорт требует подавать семена в барабан равномерно и советует делать это тихоходной норией из промежуточного бункера.

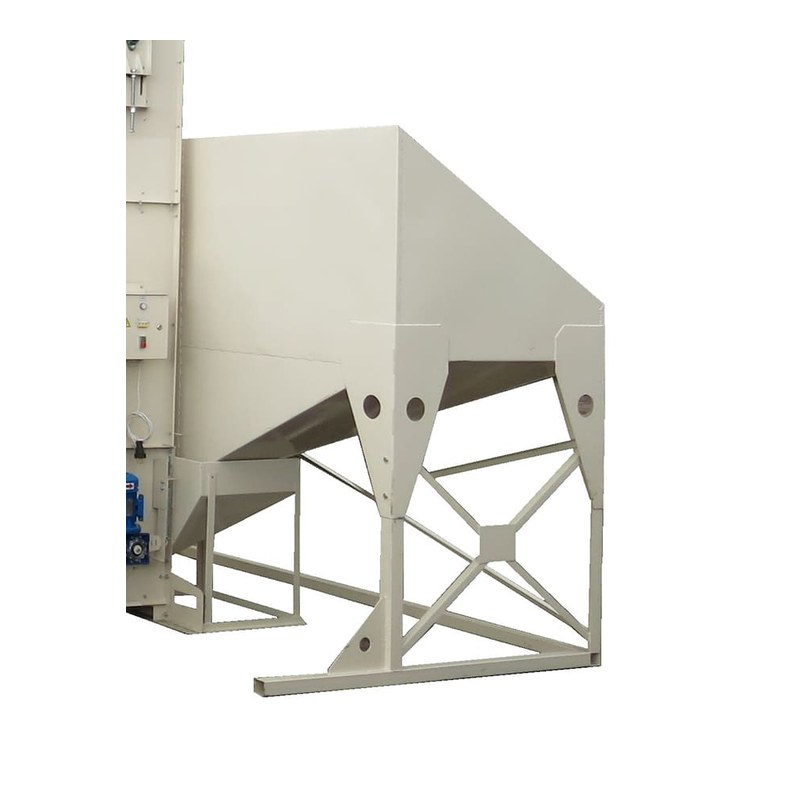

Приемный бункер увеличенного объема

Вмещает 2,7 куб. м семян и служит буфером: материал могут подвозить с перерывами, а линия все равно получает его ровно. Без этого не выйдет точной дозировки - расход препарата выставляют в литрах в час, и неравномерный поток сбивает норму на тонну.

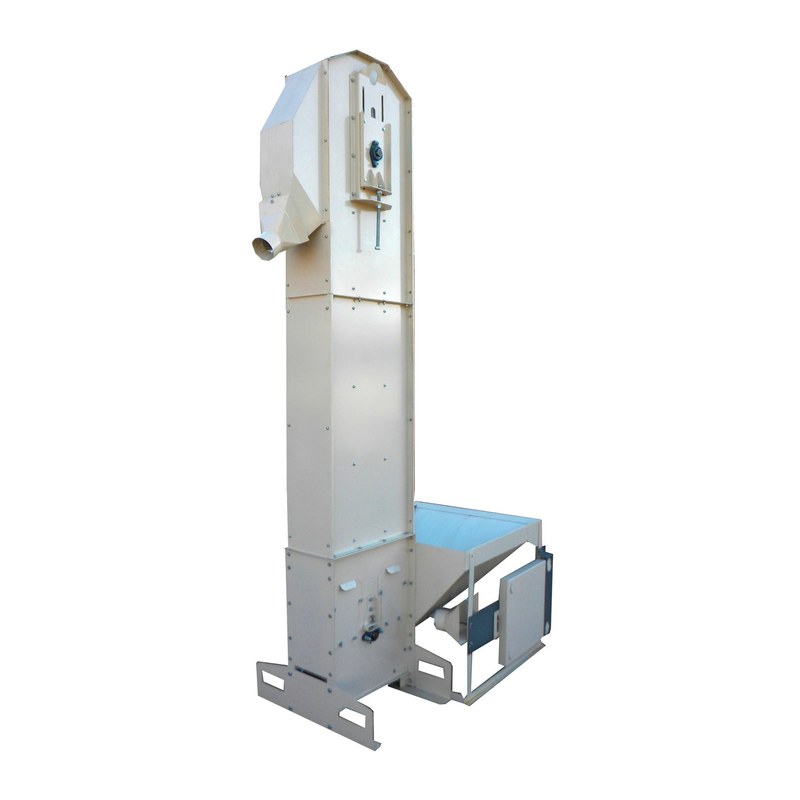

Нория НЗ-10 на подаче в протравливатель

Берет семена из бункера и подает их в загрузочное устройство протравливателя. Пропускает до 10 т/ч при скорости ленты не выше 0,8 м/с, установленная мощность - 1,5 кВт. Патент на конструкцию - RU 2 737 177 C1.

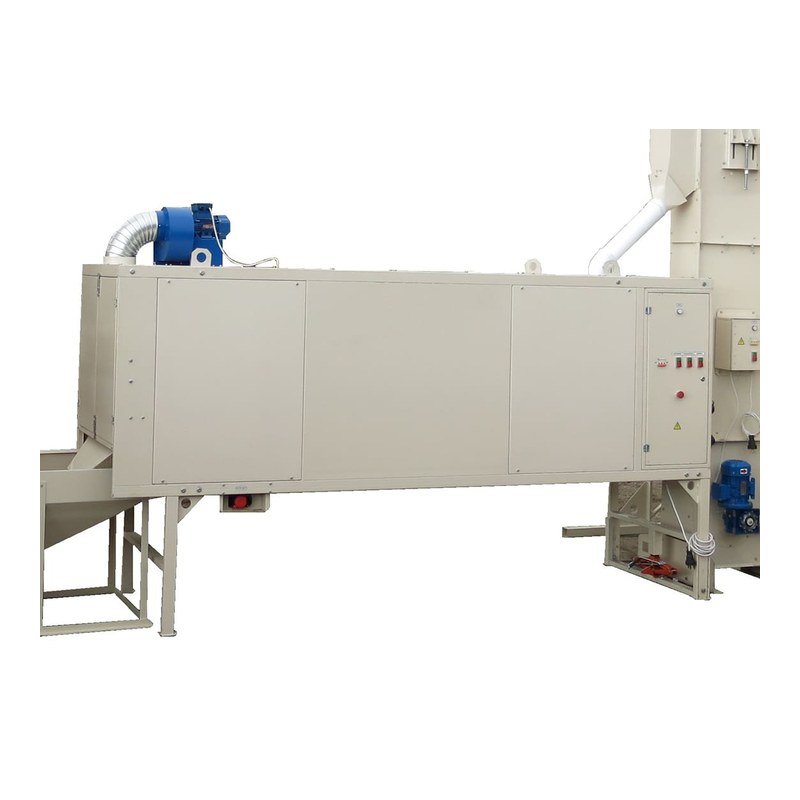

Клен-ПСБ-10: протравливание и инкрустация

Обрабатывает семена влажным способом, непрерывно, внутри барабана. Производительность зависит от режима: протравливание - до 10 т/ч, инкрустация - до 2 т/ч. Первую порцию препарата семена получают от распылителя на входе, а ровным слоем он ложится уже в барабане диаметром 750 мм, который вращается. Машина потребляет не более 1,9 кВт и весит в сборе до 506 кг.

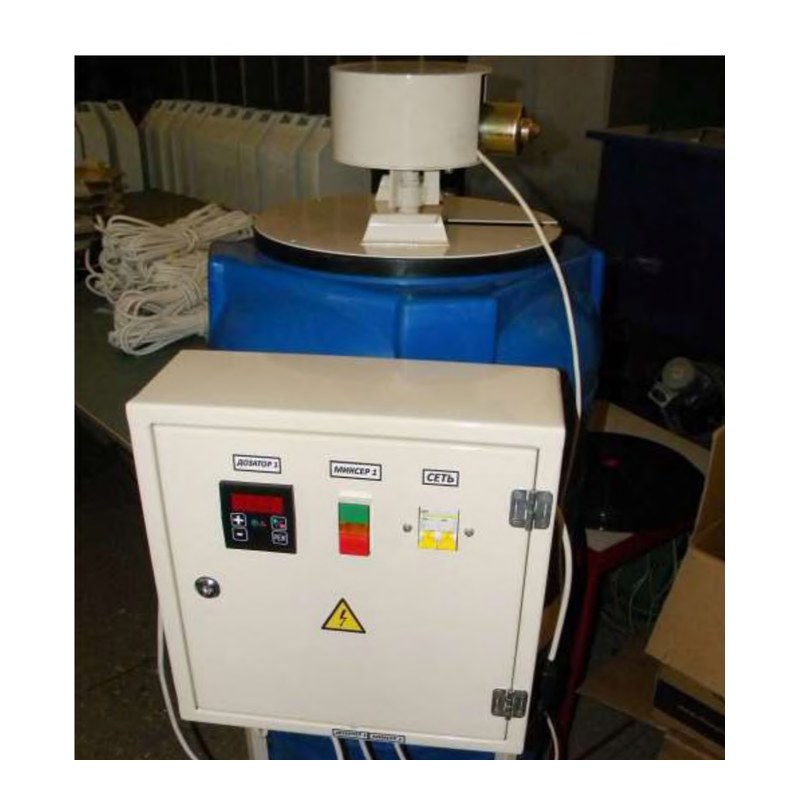

Бак-дозатор для препарата и инокулянта

Емкость на 200 л из пластика смонтирована на сварной раме, в нее опущен миксер, рядом насос-дозатор и пульт. Пока идет партия, миксер перемешивает раствор, чтобы компоненты не садились на дно. Насос перистальтический, с шаговым двигателем: он держит расход, который вы задали, в диапазоне 0,0-99,9 л/ч, шаг настройки 0,1 л/ч. Если препарат и инокулянт вносят раздельно, в линию ставят второй такой бак.

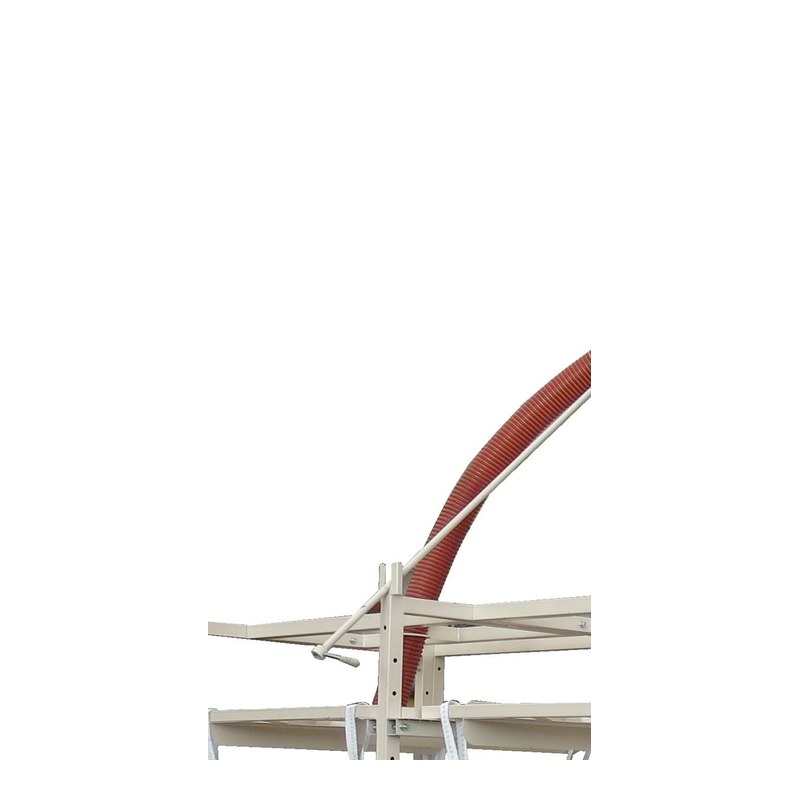

Нория на выгрузке, с переключателем потоков

Принимает семена после барабана и несет их на затаривание. Переключатель потоков отдельной машиной не является - это исполнение все той же НЗ-10, которое позволяет перевести выгрузку с одного подвешенного контейнера на другой. Биг-бэги наполняются по очереди, и для замены тары линию останавливать не нужно.

Загрузка биг-бэгов

Рама с подвесом: контейнер вешают за петли под выгрузкой нории, и он набирается самотеком. Устройство стоит на полу без креплений, его переставляют вместе с остальными машинами. Промежуточная тара не нужна.

Путь семени по линии

Протравливают только подготовленный материал, очищенный и откалиброванный, а готовит его линия очистки семян. Партию засыпают в приемный бункер, откуда семена самотеком через проходное окно попадают в ковши нории. Насколько открыто окно, решает шибер приемного бункера.

Тихоходная нория доставляет семена на высоту загрузки протравливателя. Наверху, в головке, ковш не швыряет материал, а опрокидывается и высыпает его в разгрузочный лоток.

Первую дозу препарата семена получают еще на входе в протравливатель: на его приемном бункере закреплен распылитель. Раствор к нему идет из бака, качает его перистальтический насос с шаговым двигателем, а норму выставляют на пульте бак-дозатора, точность - десятые доли литра в час. Паспорт рассчитан на 10 л жидкости на 1 т семян, если у поставщика препарата нет своей рекомендации.

С порошковыми препаратами порядок такой: развести отдельно, а в бак залить готовый раствор через сито, ячейка которого не больше 0,5 мм, иначе распылитель забьется. Перед стартом в бак наливают минимум 10 л и на минуту включают миксер, после чего он уже не выключается. Как подобрать норму под культуру и препарат, подробно написано в статье о норме расхода рабочего раствора.

Дальше работает барабан диаметром 750 мм. Он вращается, слой семян в нем пересыпается, и препарат растирается по поверхности каждого зерна. Время обработки регулируют наклоном: рама стоит на регулируемых опорах, и от уклона оси барабана зависит, быстро или медленно партия проходит через машину. Подбирать уклон паспорт оставляет агроному-семеноводу. Этим же уклоном линию переключают на инкрустацию, где паспортная производительность до 2 т/ч.

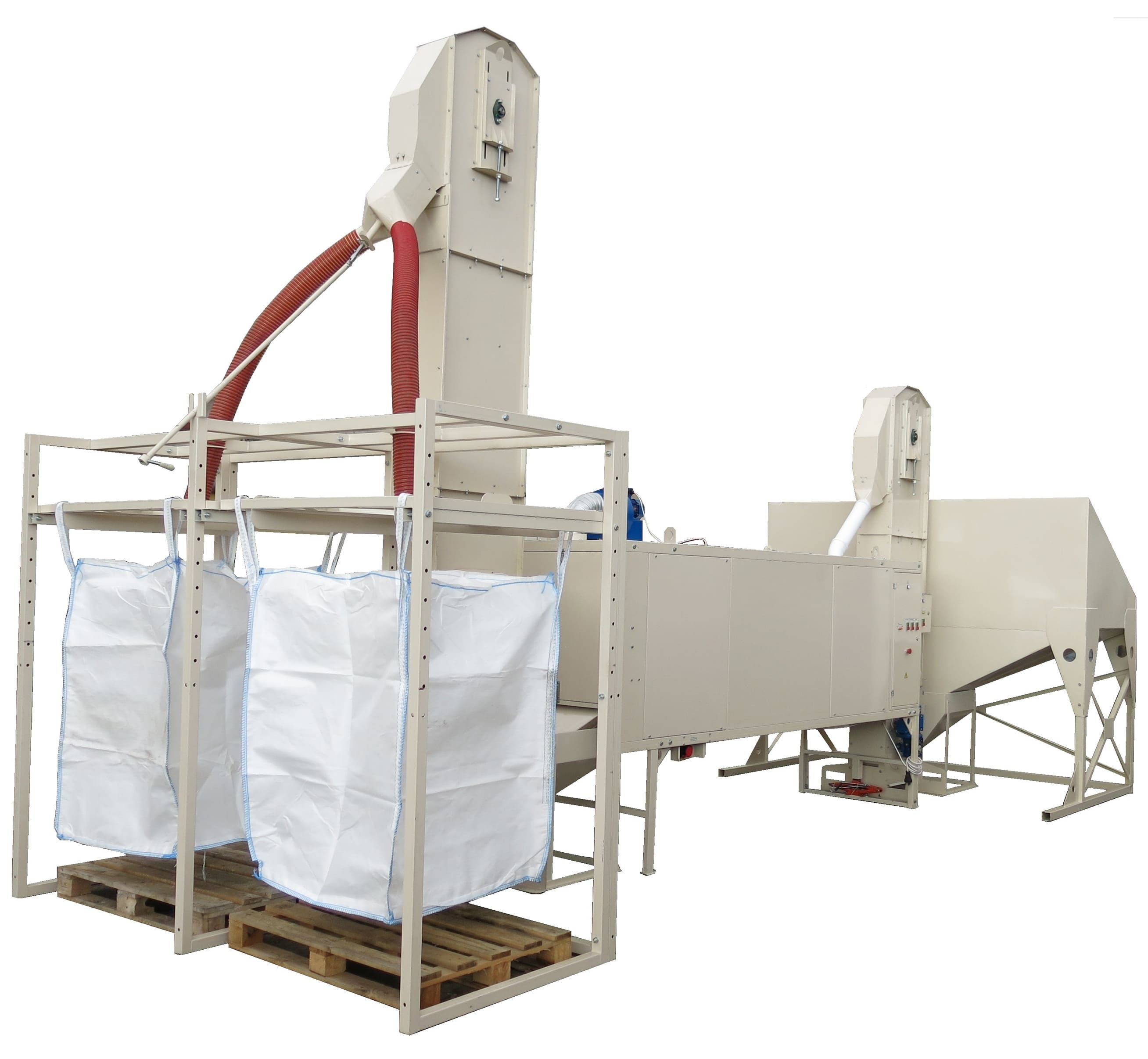

Вторая нория забирает обработанные семена и поднимает их к месту затаривания. Переключатель потоков переводит выгрузку на другой контейнер, а полный биг-бэг снимают и отвозят тележкой для биг-бэга, пока заполняется следующий. Ждать, пока перецепят тару, не приходится.

Варианты комплектации

Базовых комплектаций у линии две.

• Один бак-дозатор. Основной вариант: бак рабочего раствора на 200 л и свой дозирующий узел.
• Два бак-дозатора. Добавляется второй бак со своим насосом-дозатором и отдельной настройкой нормы расхода.

Второй бак пригодится в двух случаях: если состав двухкомпонентный и компоненты нельзя хранить в одной емкости, и если работать нужно без перерывов - пока обрабатывается одна партия, во втором баке уже готовят раствор для следующей. Подробнее об этом на странице бак-дозатора жидкого инокулянта.

Точный состав определяется расчетом: от культуры, суточного объема и схемы отгрузки зависит, какие узлы войдут в линию. Цену и сроки поставки называем уже для этой, вашей комплектации.

В Ставропольском крае линия нужна и к осеннему севу озимой пшеницы, и к весеннему - под подсолнечник, кукурузу и горох. Подсолнечник и кукуруза особенно чувствительны к травмам при подъеме (об этом ниже), так что тихоходные нории здесь к месту. Узлы линии отправляем с завода в Луганске своим транспортом, через перевозчика или транспортной компанией до терминала в Ставрополе на проспекте Кулакова, 28Б, а пусконаладку в хозяйстве проводим по согласованию.

Требования к площадке

• Ровное бетонное или асфальтовое основание. Фундамента, земляных работ и анкеров не нужно, но пол должен выдержать вес: нория - 210 кг, протравливатель вместе с баком-дозатором - 506 кг.
• Трехфазная сеть 380 В, суммарная мощность узлов около 5 кВт.
• Над норией нужно свободное место: ее габаритная высота 3 160 мм.
• Вытяжка. Протравливатель оснащен собственным вытяжным вентилятором, и в закрытом помещении его патрубок выводят в систему вентиляции, иначе выхлоп останется в цехе.
• Подъезд для подачи материала в приемный бункер и для вывоза полных биг-бэгов.

Сборка модульная, по секциям, так что проект и стройка не нужны. Понадобилось изменить планировку - норию перевозят вилочным погрузчиком, не разбирая. При смене культуры башмак нории чистят через люк, у которого выдвижной поддон, а по окончании работы бак, насос-дозатор и барабан протравливателя промывают чистой водой.

Линия на видео

Посмотрите, как линия работает вживую: на записях с канала завода видно темп подачи, то, как семена сходят с выгрузки нории, и как заполняются контейнеры.

Еще одна съемка этой же линии.

Откуда берутся травмы семян и как их избежать

Первое - подъем, именно на нем в послеуборочной цепочке семена страдают больше всего. Быстроходная нория опорожняет ковш центробежной силой, и зерно с размаху бьется о головку. Отсюда дробленка, сколы, трещины, и на подсолнечнике, кукурузе и крупноплодных бобовых их особенно много. В НЗ-10 скорость не выше 0,8 м/с, и ковш в головке просто опрокидывается, высыпая семена в лоток. Подробнее про ковш и башмак - на странице нории тихоходной НЗ-10, а сравнение двух способов подъема - в статье тихоходная нория против быстроходной.

Второе - смешивание с препаратом. В шнеке и лопастном смесителе семя толкают принудительно, и оно попадает в зажим между рабочим органом и стенкой. В Клен-ПСБ-10 такого нет: вращается сам корпус-барабан, слой пересыпается, и препарат покрывает семя без нажима на оболочку.

И наконец, перевалки. Каждая пересыпка - лишний риск, поэтому в линии их только две: бункер - протравливатель и протравливатель - контейнер. Ни промежуточных емкостей, ни ручной пересыпки: из барабана партия идет прямо в биг-бэг.

Расскажите о культуре, объеме обработки и площадке - подберем комплектацию, рассчитаем состав линии и назовем цену.
