Протравливатель Клен-ПСБ-10

Клен-ПСБ-10 - протравливатель-инкрустатор барабанного типа. Он стоит стационарно, обрабатывает семена влажным способом и работает без перерывов: препарат ложится на зерно, которое идет потоком, поэтому камеру не нужно останавливать, чтобы загрузить и выгрузить очередную порцию.

Сколько машина пропускает: на протравливании по паспорту до 10 т/ч, это замер на пшенице с плотностью семян не ниже 780 кг/куб. м. На инкрустировании - до 2 т/ч, потому что раствора расходуется больше и пленка должна успеть закрепиться на оболочке. Подключается к трехфазной сети 380 В, мощность не выше 1,9 кВт, масса с баком - 506 кг.

Устройство и работа

Препарат попадает на семена раньше, чем они доходят до барабана. Распылитель стоит прямо в приемной воронке и смачивает поток на входе, так что первая доза ложится на рассыпанное зерно, а не на слежавшийся слой.

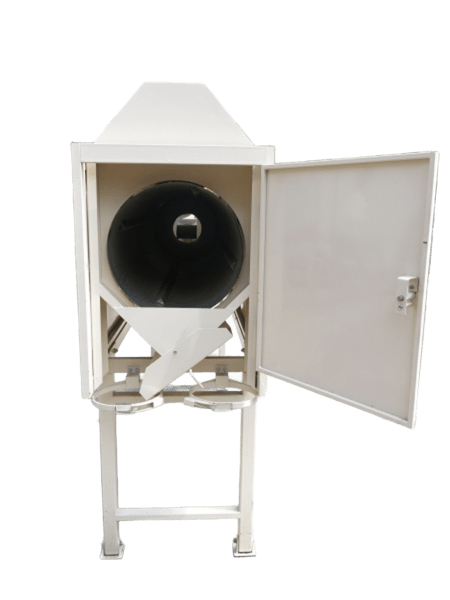

Потом семена уходят во вращающийся барабан диаметром 750 мм. Там они перемешиваются между собой, и препарат растягивается по поверхности каждого зерна. Перемешивает сам барабан своим вращением: ни шнека, ни лопастного вала в зоне обработки нет. Машина выпускается в исполнении, которое не травмирует семена.

Из бака в гидросистему препарат качает перистальтический насос с шаговым двигателем, регулировка по паспорту - в пределах 0,0-99,9 л/ч. Бак рабочего раствора рассчитан на 200 л, и в нем все время крутится погружной миксер. Благодаря этому препарат не расслаивается, и концентрация одинакова и в первой тонне партии, и в последней.

Время обработки меняют механически. Рама барабана стоит на регулируемых опорах, и ее наклон определяет, как долго зерно идет через машину: при более пологой оси семена задерживаются дольше и обрабатываются полнее. Наклон выставляют под контролем агронома-семеновода, а подачу препарата пересчитывают под реальную производительность и подправляют по ходу работы.

Комплект поставки

По паспорту покупатель получает:

• протравливатель-инкрустатор, 1 шт.;
• бак-дозатор, 1 шт.;
• руководство по эксплуатации, 1 шт.

Конструкция такая: сварная рама с ограждением, на ней вращающийся барабан, подвешенный на клиновых ремнях, с блоком привода. Есть загрузочное и разгрузочное устройства, гидросистема (трубопроводы и распылитель), пластиковый бак на собственной сварной раме, миксер, насос-дозатор и пульты управления.

Как задают норму

У дозатора бака свой блок управления: индикатор на четыре светодиодных разряда и четыре кнопки, два режима - «Работа» и «Тарировка». Шаг настройки нормы - 0,1 л/ч, так что ее можно в точности повторить на следующей партии. Тарировка подгоняет показания под фактическую подачу конкретного раствора: препараты различаются вязкостью и плотностью. Как устроен и настраивается этот узел, рассказано на странице бак-дозатора.

С какими культурами работает

Машина берет семена зерновых и зернобобовых, масличных и технических культур. Отдельно скажем про сою, горох и чечевицу. Оболочка у таких крупносемянных бобовых трескается, если их перемешивать жестко, а в этом барабане жесткого воздействия нет. Кукуруза и подсолнечник, в том числе калиброванные семенные фракции, рапс и пшеница проходят обработку так же аккуратно.

В Ставропольском крае на нем можно готовить семена всех главных культур: озимой пшеницы, ячменя, гороха, кукурузы и подсолнечника, причем горох здесь жесткого перемешивания не получает. Протравливатель с баком весит 506 кг, и мы отправляем его с завода в Луганске транспортной компанией до терминала в Ставрополе на проспекте Кулакова, 28Б, или своим транспортом прямо в хозяйство.

При смене культуры или сорта барабан и гидросистему промывают, и времени на это уходит немного.

Когда партию меряют килограммами, а не тоннами (селекционный питомник, опытная делянка, подбор режима перед запуском потока), лучше подойдет лабораторный Клен-ПСБ-0,01.

Работа в линии

Клен-ПСБ-10 можно поставить и отдельно, но по-настоящему он раскрывается в линии протравливания семян: там загрузка, обработка и затаривание идут одним потоком, и вручную ничего пересыпать не нужно.

Без равномерной подачи ровной обработки не будет, и паспорт прямо советует: когда механизированной линии нет, ставить перед машиной промежуточный бункер и тихоходную норию. Нория тихоходная НЗ-10 подает зерно стабильно и не бьет его, а бункер сглаживает перебои, из-за которых доза препарата на тонну скачет.

На выходе из барабана поток подхватывают вторая нория и устройство загрузки биг-бэг. Обработанные семена идут прямо в контейнер: ни лопаты, ни хранения на полу. Фундамента комплект не требует, его ставят на ровный бетонный или асфальтовый пол цеха.

Если нужен второй бак

Бывает, что состав двухкомпонентный. Тогда к протравливателю добавляют второй бак и дополнительный распылитель: один контур подает защитный препарат, другой - жидкий инокулянт, и норму каждого задают отдельно. Базовая комплектация - один бак на 200 л.

Видео

Цена - заводская. Гарантийный срок 18 месяцев, обслуживание в гарантию и после нее, вместе с запчастями, ведет сам завод. Напишите нам культуру, объем партии, чем протравливаете и куда идет зерно после обработки. По этим данным решим, нужен ли второй бак-дозатор, нория с промежуточным бункером и узел загрузки биг-бэгов, и назовем сроки поставки и цену.
