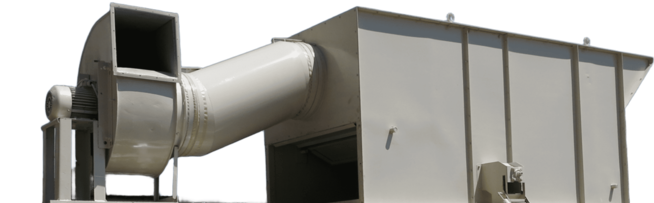

Аспирационная камера Клен-КА

Зачем нужна аспирационная камера

Камеру Клен-КА придумали и делают у нас на заводе, а ставят ее в пару к барабанному сепаратору Клен-БСЗ. Работа камеры - забрать из вороха пыль, легкие и мелкие примеси, которые гонять через решета бессмысленно. Разделение идет в воздушном потоке: полновесное зерно он не поднимает, и оно проходит камеру насквозь, дальше по линии, а все более легкое воздух подхватывает и выносит из машины.

Размер частиц для такой очистки не важен. Кусочки соломы, полова, щуплое и битое зерно проходят в те же отверстия решет, что и семенная фракция, поэтому по геометрии их не отделить. Зато по парусности - вполне.

Как идет воздух и куда уходит пыль

В камере ворох распределяется ровным слоем по всей ширине, и воздух продувает весь поток, а не только его поверхность. Подает воздух вентилятор, а скорость потока подобрана так, чтобы примеси поднимались, а полноценные семена воздух не уносил.

Из камеры запыленный воздух попадает в циклон, который идет с ней в комплекте. Там частицы теряют скорость и оседают, а воздух выходит очищенным. Отходы собираются в одном месте и не летят по цеху, поэтому камеру можно ставить в закрытом помещении.

Где камера стоит в линии

В комплексе подготовки семян камера относится к секции первичной очистки. Машины идут в таком порядке:

1. приемный бункер;
2. тихоходная нория НЗ-10;
3. аспирационная камера Клен-КА;
4. циклон;
5. барабанный сепаратор Клен-БСЗ;
6. нория НЗ-10 с переключателем потока;
7. устройство загрузки контейнеров биг-бэг.

Нория забирает ворох из приемного бункера и подает его в камеру. После обеспыливания материал уходит в барабанный сепаратор, там решета делят его на фракции, а зерно после предварительной очистки отправляется в контейнеры - на хранение или дальше в обработку. Как этот участок вписан в общую схему, видно на странице линии очистки семян.

Сильнее всего разница заметна на свежем ворохе, который только что пришел от комбайна: в нем больше всего пыли, обломков колоса и растительных остатков. Камеру ставят и к отдельному сепаратору, который работает вне линии, схема при этом не меняется: подача, продувка, циклон, барабан с решетами.

Ставрополье входит в число главных зерновых регионов юга России, и в уборку камера здесь полезна в первую очередь: озимую пшеницу и ячмень, привезенные с поля, она освобождает от пыли и половы до того, как зерно попадет на решета. Отправляем Клен-КА с циклоном из Луганска в комплекте с сепаратором или отдельно: до терминала транспортной компании в Ставрополе (просп. Кулакова, 28Б) либо своим транспортом прямо в хозяйство.

Что получаете на выходе

• Решетам легче. В барабан поступает обеспыленный ворох, и решета работают с зерном, а не с пылью и мелким сором.
• Решета реже чистят. Пыль и растительные остатки забивают отверстия. Если убрать их на входе, барабан дольше сохраняет рабочее сечение.
• В цехе чище. Пыль уходит в циклон, а не садится на оборудование, пол и рабочие места операторов.
• Фракции ровнее. Легкие частицы, которые проскакивают сквозь решета вместе с семенной фракцией и портят ее чистоту, убраны заранее.

Параметры камеры подбирают под производительность сепаратора, к которому она пойдет, и уточняют при расчете комплектации.
